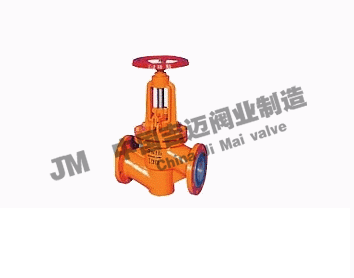

襯氟截止閥分為：直通式襯氟截止閥、直流式襯氟截止閥、角式襯氟截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性強，行程短（一般為公稱通徑1/4）等優點，被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)作用，但需要強調的是襯氟截止閥嚴禁做流量調節，以免節流口出產生的高速介質流沖蝕破壞密封面。

襯氟截止閥應用范圍：
襯氟截止閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
襯氟截止閥結構特點：
1、塑料襯里J41型直通式、J45型直溜式、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

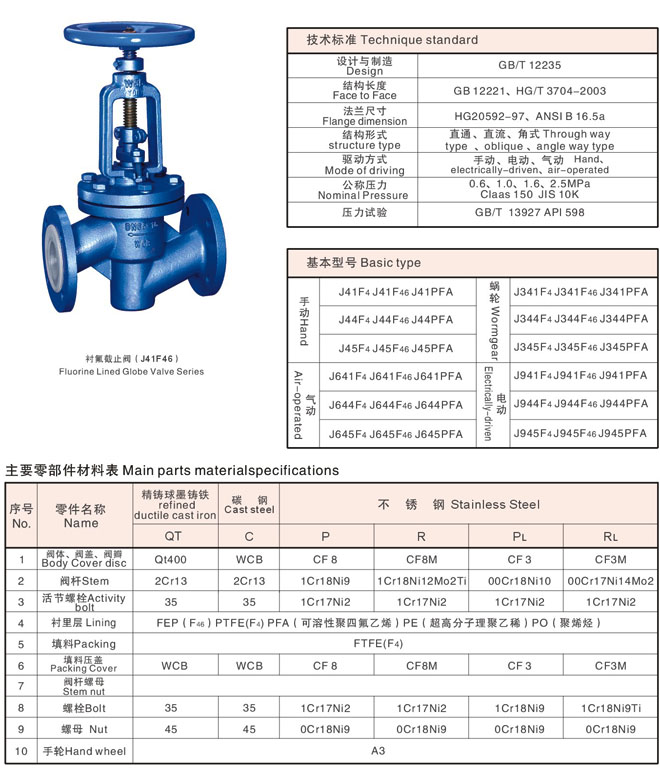

襯氟截止閥標準規范：
設計制造標準：GB/T 12233、GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

J41F46全氟襯里截止閥圖紙尺寸：

主要外形尺寸及連接尺寸

公稱通徑	尺        寸
	L	D	D1	D2	b	f	Z-Φ	Do	H	H1
15	130	95	65	45	16	3	4-Φ14	80	159	171
20	150	105	75	55	16	3	4-Φ14	80	187	201
25	160	115	85	65	18	3	4-Φ14	100	205	221
32	180	135	100	78	18	3	4-Φ18	120	236	258
40	200	145	110	85	20	3	4-Φ18	140	263	286
50	230	160	125	100	20	3	4-Φ18	160	296	324
65	290	180	145	120	22	3	4-Φ18	180	333	368
80	310	195	160	135	22	3	6/2-Φ18/M16	200	400	445
100	350	215	180	155	24	3	6/2-Φ18/M16	240	454	510
125	400	245	210	180	26	3	6/2-Φ18/M16	280	512	578
150	480	280	240	210	28	4	6/2-Φ23/M20	320	575	650
200	600	335	295	265	30	4	10/2-Φ23/M20	360	620	725
250	730	390	350	315	32	4	10/2-Φ23/M20	400	760	880
300	850	440	400	365	34	4	10/2-Φ23/M20	500	880	1040
