產品型號：Q681F
產品口徑：DN15-DN100
產品壓力：1.6mpa
連接方式：卡箍
閥體材質：不銹鋼304.316
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦衛生級氣動球閥Q681F≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

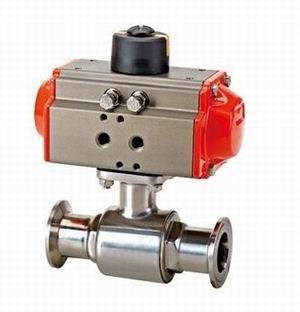

衛生級氣動球閥Q681F產品概述：

我廠所生產的氣動衛生級球閥，皆經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的4F密封，沒有死角且容易清洗。執行器與球閥連接無需支架，減少了因安裝連接引起的質量問題，同時也為廠區密密麻麻的設備節約了空間。

氣動衛生級球閥特點：

1、采用316不銹鋼精制而成。
2、流道內壁240Grit拋光，保持流體暢通無阻。
3、采用的全包PTFE沒有死角，保證衛生。
4、無支架與執行器一體式連接。

氣動衛生級球閥主要規格與參數：

驅動方式	作用形式	出廠狀態	控制方式	結構形式	閥體材質	密封材質	閥芯材質	連接方式
1氣動	D雙作用	1常開	A開關型	6兩塊式	A 316L	P PTFE	A 316L	4卡箍
2氣動+手輪	S單作用	2常閉	B調節型	7三塊式	B 316	0其它	B 316	5對焊
3電動24VDC	0空格	3雙向式	C智能型	0其它	0其它		0其它	6插焊
4電動220VAC		0特殊	D數字式					0其它
5電動380VAC			0其它
0特殊要求

氣動衛生級球閥主要技術參數：

空氣驅動	壓縮空氣 4-6bar(可帶手輪)
公稱通經	15～100mm
公稱壓力	1.6～6.3Mpa
適用溫度	-20～+200℃
連接方式	對焊、卡箍
閥結構	三塊式
閥體材質	316L、316
閥芯材質	316L、316
密封材質	PTFE
適用介質	衛生級別工礦適用
可選附件	限位開關、定位器、電磁閥、減壓閥

氣動衛生級球閥主要連接尺寸：

通徑 (mm)	英寸″	尺寸（ mm）
		卡箍			對接
		L	D1	D2	L	D1	D2
15	1/2	88.9	9.4	25.4	88.9	9.4	12.7
20	3/4	101.6	15.7	25.4	101.6	15.7	19.1
25	1	114.3	22.1	50.4	114.3	22.1	25.4
40	1 1/2	139.7	34.8	50.4	139.7	34.8	38.1
50	2	158.8	47.5	63.9	158.8	47.5	50.8
65	2 1/2	197.5	60.2	77.5	197.5	60.2	63.5
80	3	228.6	72.9	90.9	228.6	72.9	76.2
100	4	241.3	97.4	118.9	241.3	97.4	101.6
