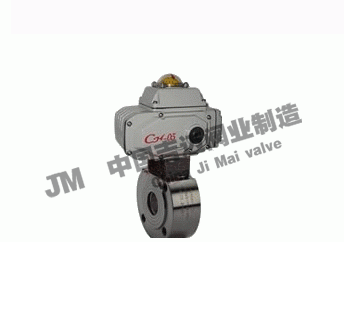

Q971F電動對夾球閥


Q971F電動對夾球閥
產品型號:Q971F
產品口徑:DN15-DN250
產品壓力:1.6~2.5MPa
連接方式:對夾
閥體材質:鑄鋼
聯系 Q Q:2487747836
聯系傳真:021-51079323
聯系電話:021-51078382
公司Email:jmvalves@126.com
公司名稱:上海吉邁閥門制造有限公司
公司賬號:03403300040016116
開戶銀行:中國農業銀行上海都市路分理處
服務承諾:以客戶為根本,我公司盡己所能滿足客戶的要求,做好售后服務。 產品質量嚴格把關,在質保期(12個月)內,實行“三包”服務(包退、包換、包修)

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產Q971F電動對夾球閥也是國內球閥生產商之一。公司創建以來,始終致力于閥門的科技管理和不斷創新,使企業走上了良性循環的規;洜I之路,擁有了一支專業的閥門設計和技術研發隊伍,形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

【產品型號:Q971F

    Q971F電動對夾式球閥采用一體化結構,有輸入控制信號(420mA DC15V DC)及單相電源即可控制運轉,具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力,特別適合于介質是粘稠,含顆粒,纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工教學和科研設備、電力等行業的工業自動控制系統中。

【產品介紹】:
     Q971F電動對夾式球閥可制作成標準高平臺結構,也可制作成衛生級、保溫型等閥門。比一般球閥長度短、體積更小,重量更輕,且無外漏,密封性能良好。

【工作原理】:
    Q971F電動對夾式球閥以DC24V、AC220VAC380V電源電壓作動力,直接接受統一標準信號(4-20mA DC、0-10mA DC1-5V DC、0-10V DC),將此轉變成與輸入信號相對應的位移,以角度位移(090o)運動,改變球芯的旋轉開度,因此一定的輸入信號對應一定的位置開度,實現比例調節動作。(二位開關式接受DC24VAC220VAC380V電源電壓作動力,通過電機正反轉實現開關動作,并同時輸出開關閥位指示信號)。

【產品特點】:
1、安裝簡便,能以任意方向安裝于管道中的任意部位。
2、精小型電動執行器有多種電源可供選擇,更有防爆電裝。
3、閥體內通道平整光滑,可以輸送粘性流體、漿液以及固體顆粒。
4、直連方式,電動執行機構內置伺服系統,無須另配伺服放大器。
5、球閥和電動執行器之間無支架連接,一體化的外型結構緊湊,減少設備空間。
6、密封材料為聚四氟乙烯等,具有良好的自潤滑性,與球體的摩擦損小,故球閥的使用壽命長。

【主要技術參數】:

閥體

閥體形式

直通鑄造超短閥

公稱通徑

DN15150mm

公稱壓力

PN1.6、2.5、4.0 6.4 MPaANSI 150 300 LB ;JIS 10、20 K

法蘭標準

JIS、ANSIGB、JB、HG

連接形式

對夾式、法蘭式

壓蓋型式

螺母壓緊式

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

閥內件

閥芯形式

O型球體閥芯

流量特性

近似快開型

執行機構

執行器型號

DSR系列角行程執行機構

主要技術參數

電源:AC200/220V,50/60Hz、輸出力矩:50N·M2000N·M、動作范圍:090°,0360°

動作時間:15/30/60秒、保護裝置:過熱保護、手動操作:同附帶手柄操作、限位:電氣、機械二重限位

防護等級:相當于IP-65、位置測量:可選裝開關或電位計、驅動電機:8W/E、進線接口:PE1/2〞進線線鎖

注:如需詳細執行器參數,請進入電動執行器頁面進行查閱。

主要性能指標

公稱通徑

15

20

25

32

40

50

65

80

100

125

150

允許壓差

公稱壓力(MPa)

動作范圍

090°,0360°

泄露量Q

GB/T4213-92,小于額定KV0.01%

基本誤差

±1%

回差

±1%

死區

≤1%(可調)

可調范圍

2501

3501

主要零件材料

1

閥體

WCB、CF8CF8M、CF3M


2

壓圈

2Cr13、304、316

3

閥座

PEFEPPL、304、316

4

球體

2Cr13、304、316

5

閥桿

2Cr13、304、316

6

密封填料

PTFE/柔性石墨

7

螺母壓蓋

2Cr13、304、316

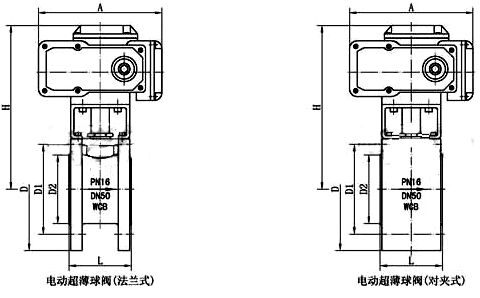

【主要外形及連接尺寸】:

公稱通徑 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

L

108

112

114

127

140

140

152

165

178

190

216

H

112

115

120

140

170

180

210

240

290

320

350

D

165

185

200

220

250

285

340

405

460

520

580

D1

125

145

160

180

210

240

295

355

410

470

525

D2

46

56

65

76

84

99

118

132

156

184

211

A

根據閥門壓力大小而定。配置機型不同,外形尺寸也不相同。可進入電動執行器頁面查閱。

注:以上參數均為PN1.6MPa為準,其他壓力等級請咨詢公司技術部,表中尺寸為不帶標準附件數據,另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取最新數據。
