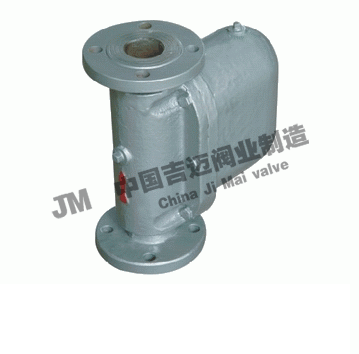

上海吉邁閥門制造有限公司主要生產≦CS41H杠桿浮球式蒸汽疏水閥≧也是國內疏水閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

CS41H自由浮球式蒸汽疏水閥產品概述：

性能優點

1、 能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。

2、 蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定，

3、 排空氣性能好。自動排空氣裝置能排出不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。

用途

用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。

工作原理

該閥利用浮力原理，浮球根據凝結水量的多少隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重降到底部，關閉排水閥座孔。由于排水閥座孔在凝結水位以下，水汽自然分離，形成水封，達到無蒸汽泄漏。

使用和保養

1、 應確認閥體的材料、壓力和溫度的最大值能否滿足工況所需。

2、 在安裝前必須清洗管道，除去雜物。

3、 安裝位置應盡可能靠近加熱設備。

4、 應水平安裝在管路的最低點，流向與閥體上標注的方向一致。

5、 每臺加熱設備要各自安裝疏水閥，以免互相影響。

6、 在保證系統能安全運行時，緩慢開啟疏水閥錢的閥門，使其逐漸升溫至正常狀態。

7、 要定期保養，保證疏水閥正常工作。

選型主要依據

凝結水負荷（排液量）kg/h（選用倍率2-3倍）

最高工作壓力MPa

工作壓差MPa

閥體材料和公稱壓力

連接方式和尺寸

性能參數/主要部件材料表

最低工作壓力	0.01MPa	鑄鋼最高允許溫度	425℃
最小過冷度	≈°C0	不銹鋼最高允許溫度	525℃
有負荷漏氣率	≈0	適用介質	飽和蒸汽、凝結水
最高允許背壓率	80％	排空氣裝置	不銹鋼/合金
閥體、閥蓋	WCB/304	浮球	不銹鋼
閥座	2Cr13/304	過濾網	不銹鋼

主要外形連接尺寸

型號	公稱通徑	L	H	H1	∅
16 S11H-25 CB     40	15	195	197	100	126
	20	195	201	104	130
	25	215	210	105	140
16 S11H-25 CD      40	25	270	245	135	172
	32	270	245	135	172
	40	280	275	160	172
	50	290	275	160	172
CS41H-16F	50	410	350	175	234
	65	410	350	175	236
	80	430	390	245	260
	100	430	415	255	265
	125	480	506	311	302
	150	480	506	311	302

CS41H杠桿浮球式蒸汽疏水閥結構圖紙：
