上海吉邁閥門制造有限公司主要生產≦油田用平板閘閥≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

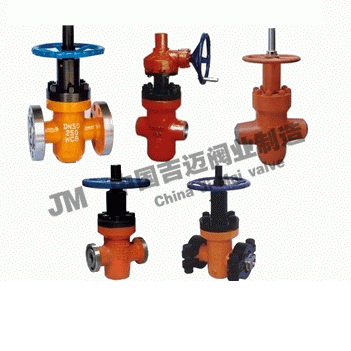

油田用平板閘閥，結構合理，密封可靠操作輕便，且可用于節流，尤其適用于工作壓力≤42MP，工作溫度≤120℃的水，油，泥漿，天然氣管線作控制介質流動的啟閉及調節裝置

高壓平板閘閥，結構合理，密封可靠操作輕便，且可用于節流，尤其適用于工作壓力≤42MP，工作溫度≤120℃的水，油，泥漿，天然氣管線作控制介質流動的啟閉及調節裝置

公稱壓力PN (MPa)	公稱通徑DN(mm)	外形尺寸
		L	L1	H	H1	Dn	D1	D2	D	b	Z-Φd	D0
16 20	25	210	377	205	250	25	50.8	101.5	150	29	4-26	200
	32	230	397	220	260	29	60.32	11 1	160	29	4-26	240
	40	260	447	254	294	36	68.27	124	180	32	4-30	280
	50	300	528	312	364	45	95.25	165	215	39	8-26	300
	65	340	574	330	402	58	107.95	190.5	245	42	8-30	320
	80	390	618	411	495	72	123.82	190.5	240	39	8-26	360
	100	450	702	443	543	90	149.22	235	295	45	8-33	400
	150	600	904	605	752	135	211.15	317.5	380	56	12-33	600
	200	750	1098	710	840	180	269.88	393.5	470	64	12-39	650
25 35	25	210	377	205	240	23	50.8	101.5	150	29	4-26	200
	32	230	397	220	260	29	60,32	111	160	29	4-26	240
	40	260	447	254	294	36	68.27	124	180	32	4-30	280
	50	300	528	312	364	45	95.25	165	215	39	8-26	300
	65	340	574	330	402	58	107.95	190.5	245	42	8-30	320
	80	390	642	41 1	495	72	136.52	203	265	48	8-33	360
	100	450	728	443	543	90	161.92	241.5	310	55	8-36	400
	150	600	969	605	752	135	211.18	317.5	395	83	12-39	600
	200	750	1206	710	840	180	269.88	393.5	485	92	12-45	650
45	25	210	409	205	240	23	60.32	108	160	35	4-26	200
	32	230	444	220	260	29	72.24	130	185	39	4-30	240
	40	260	506	254	294	36	82.55	146	205	45	4-33	280
	50	300	578	312	364	45	101.6	171.5	235	51	8-30	300
	65	340	653	330	402	58	111.12	1 97	265	58	8-33	320
	80	390	753	411	495	72	127.OO	228.5	305	67	8-36	360
	100	450	860	443	543	90	157.18	273	355	77	8-42	400
	150	600	1197	605	752	135	228.60	368.5	485	108	8-55	600
	200	750	1423	710	840	180	279.40	438	550	127	12-55	650

Z43Y油田閘閥外形及連接尺寸 ：

上一個產品：Z61Y~Z63Y壓力自緊密對焊閘閥

下一個產品：真空隔離閘閥ZKZ44H

專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：

• 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
• 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
• 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
• 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.

訂貨流程：

1. 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
2. 收到客戶采購清單，為客戶提供閥門型號選型及報價.（報價單）
3. 具體商定：交貨期、特殊要求等事宜.

訂貨須知：

• 客戶如對產品有特殊要求，須在合同中提供以下說明：
• 連接方式
• 結構長度
• 公稱直徑、全通徑、縮徑、管道尺寸；
• 流體介質及溫度、壓力范圍，
• 試驗、檢驗標準及其他要求。
• 本廠根據客戶特定要求配置各類驅動裝置。
• 如由客戶提供確定閥門的類型和型號時，客戶應對正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同.
• 期貨、訂貨的客戶請先來電來函詳細告訴所需閥門型號、規格、數量以及交貨時間、地點、并先按總額的30%-50%預定金或全額貨款及時匯入我廠賬戶，其余貨款待發貨前匯入，以便我們及時安排發貨.
