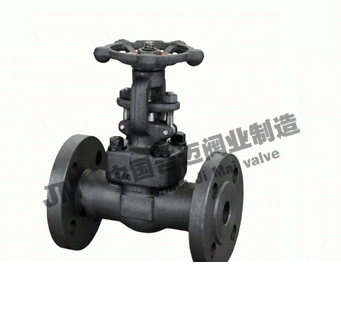

鍛鋼法蘭閘閥


鍛鋼法蘭閘閥
產品型號:Z41Y
產品口徑:DN15-DN300
產品壓力:150Lb-600Lb
連接方式:法蘭
閥體材質:鍛鋼
聯系 Q Q:2487747836
聯系傳真:021-51079323
聯系電話:021-51078382
公司Email:jmvalves@126.com
公司名稱:上海吉邁閥門制造有限公司
公司賬號:03403300040016116
開戶銀行:中國農業銀行上海都市路分理處
服務承諾:以客戶為根本,我公司盡己所能滿足客戶的要求,做好售后服務。 產品質量嚴格把關,在質保期(12個月)內,實行“三包”服務(包退、包換、包修)

產品說明   服務承諾   訂貨流程
上海吉邁閥門制造有限公司主要生產≦鍛鋼法蘭閘閥≧也是國內閘閥生產商之一。公司創建以來,始終致力于閥門的科技管理和不斷創新,使企業走上了良性循環的規;(jīng)營之路,擁有了一支專業的閥門設計和技術研發隊伍,形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

鍛鋼法蘭閘閥產品概述

鍛鋼法蘭閘閥適用于Class150~2500LB、工作溫度-29~425℃(碳鋼)或 -29~500℃(不銹鋼)的小口徑管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。在石油管道上應用較多。

鍛鋼法蘭閘閥工作原理:

鍛鋼法蘭閘閥有三種體蓋連接設計形式。第一種是體蓋螺栓連接鍛鋼閘閥,按這種連接形式設計的閥門,其閥體與閥蓋用螺栓連接,纏繞式墊片密封,優點是便于維修。第二種體蓋焊接連接鍛鋼閘閥,按這種連接形式設計的閥門,其閥體與閥蓋全焊密封,優點是無外泄漏。第三種是壓力自緊式閥蓋鍛鋼閘閥,按這種連接形式設計的閥門,其閥體與閥蓋用螺蚊連接,內壓自密封環密封,優點是內部壓力越大,其密封性能越好。

鍛鋼法蘭閘閥產品特點:

采用壓力自緊式密封,閥體支管兩端為焊接連接。

閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成,耐磨、抗擦傷性能好。

閥桿經抗腐蝕性氮化處理,有良好的抗腐蝕性和抗擦傷性。

法蘭式鍛鋼閘閥 150Lb-600Lb

鍛鋼法蘭閘閥標準材質明細表

序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 閥體 A105N A182 F22 A182 F304(L) A182 F316(L)
2 閥座 A276 420 A276 304 A276 304(L) A276 316(L)
3 閘板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 閥桿 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
5 墊片 316夾柔性石墨 316夾PTFE
6 閥蓋 A105 A182 F22 A182 F304(L) A182 F316(L)
7 閥蓋 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圓柱銷 A276 420 A276 304
9 填料壓套 A276 410 A182 F304(L) A182 F316(L)
10 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料壓板 A105 A182 F304
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 閥桿螺母 A276 420
14 鎖緊螺母 A194 2H A194 4 A194 8 A194 8M
15 銘牌 SS
16 手輪 A197
17 潤滑墊片 A273 431
18 填料 柔性石墨 PTFE
適用介質 水、蒸汽、油品等 水、蒸氣、油品等 硝酸、醋酸等
適用溫度 -29°C~425°C -29°C~550°C -29°C~200°C

※注意:客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸和重量(Kg)

NPS 1/2 3/4 1 11/4 11/2 2
L(RF)
L1(BW)
150Lb 108 117 127 140 165 203
300Lb 145 152 165 178 190 216
600Lb 165 190 216 229 241 292
H(開) 150,300Lb 158 169 197 236 246 283
600Lb 169 197 236 246 283 320
W 100 100 125 160 160 180
重量 150 RTJ 4.5 5.2 8.2 11.5 12.5 20.3
BW 2.8 3.3 5.4 7.1 8.2 12.5
300 RTJ 4.8 6.2 9.3 14 15.5 23.4
BW 3.5 4.4 6.8 8.1 9.2 15.4
600 RTJ 5.9 7.4 10.4 16.2 17.5 18.3
BW 4.5 5.1 8.2 10.5 12.4 20.1

法蘭式鍛鋼閘閥 900Lb-1500Lb

標準材質明細表

序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 閥體 A105N A182 F22 A182 F304(L) A182 F316(L)
2 閥座 A276 420 A276 304 A276 304(L) A276 316(L)
3 閘板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 閥桿 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
5 墊片 316夾柔性石墨 316夾PTFE
6 閥蓋 A105 A182 F22 A182 F304(L) A182 F316(L)
7 閥蓋 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圓柱銷 A276 420 A276 304
9 填料壓套 A276 410 A182 F304(L) A182 F316(L)
10 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料壓板 A105 A182 F304
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 閥桿螺母 A276 420
14 鎖緊螺母 A194 2H A194 4 A194 8 A194 8M
15 銘牌 SS
16 手輪 A197
17 潤滑墊片 A273 431
18 填料 柔性石墨 PTFE
適用介質 水、蒸汽、油品等 水、蒸氣、油品等 硝酸、醋酸等
適用溫度 -29°C~425°C -29°C~550°C -29°C~200°C

※注意:客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;021-51697495

尺寸和重量(Kg)

鍛鋼法蘭閘閥結構圖紙
