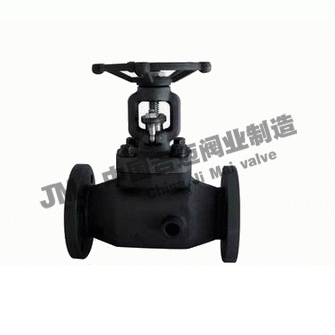

產品型號：BZ41Y
產品口徑：DN15-DN50
產品壓力：900LB-1500Lb
連接方式：法蘭
閥體材質：鍛鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦鍛鋼保溫閘閥≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

鍛鋼保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

鍛鋼保溫閘閥標準材質明細表：

序號	零件名稱	CS to ASTM	AS to ASTM	AS to ASTM
序號	零件名稱	Type A105	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276F316(L)
3	閘板	A276 410&403	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨+graphite		316夾PTFESS+PTFE
6	閥蓋	A105	A182F22	A182F304(L)	A182 F316(L)
7	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圓柱銷	A276 420		A276 304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 410
14	銷緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A472 431
18	填料	柔性石墨		PTFE
適用介質		水、蒸氣、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29℃-425℃	-29℃-550℃	-29℃-180℃

鍛鋼保溫閘閥尺寸和重量：

NPS		1/2	3/4	1	11/4	11/2	2
L(RF) L1 (BW)	150	108	117	117	140	165	203
	300	140	152	152	178	190	216
	600	165	190	190	229	241	292
H(OPEN)	150,300	158	169	169	236	246	283
H(OPEN)	600	169	197	197	246	283	320
W		100	100	100	160	160	180
2-G		3/8	3/8	3/8	1/2	1/2	1/2

鍛鋼保溫閘閥標準材質明細表：

序號	零件名稱	CS to ASTM	AS to ASTM	AS to ASTM
序號	零件名稱	Type A105	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276F316(L)
3	閘板	A276 410&403	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨+graphite		316夾PTFESS+PTFE
6	閥蓋	A105	A182F22	A182F304(L)	A182 F316(L)
7	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圓柱銷	A276 420		A276 304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 410
14	銷緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A472 431
18	填料	柔性石墨		PTFE
適用介質		水、蒸氣、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29℃-425℃	-29℃-550℃	-29℃-180℃

鍛鋼保溫閘閥尺寸和重量：

NPS		1/2	3/4	1	11/4	11/2	2
L(RF) L1 (BW)	900-1500Lb	216	229	254	279	305	371
L(RF) L1 (BW)	900-1500Lb	216	229	254	279	305	368
H(OPEN)		197	197	236	246	283	330
W		125	125	160	160	180	200
2-G		3/8	3/8	3/8	1/2	1/2	1/2

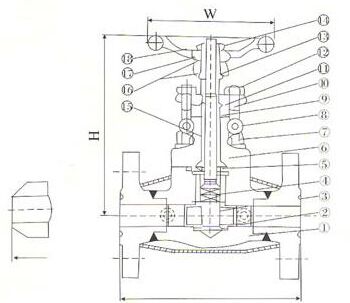

鍛鋼保溫閘閥結構圖紙：

鍛鋼保溫閘閥結構圖紙
